铝合金集装箱侧箱自动化焊接生产线

铝合金集装箱侧箱自动化焊接生产线

铝合金集装箱侧箱板焊接生产线计划适用于铝合金集装箱车侧箱焊合的自动化焊接生产,整线由组对工位、侧箱组对及边梁焊接工位、侧箱人工修整及翻转变位工位、边梁二次焊接工位、侧箱纵焊缝焊接工位、物流运送线以及整线运行监控系统组成。占地空间长100米,宽5米,高5米,整体接纳一字型排列结构,流水线作业的方法,使得整体结构合理,便于生产现场治理,具有较高的生产效率。

效劳热线: 400-091-0199

    一、应用规模


    铝合金集装箱侧箱自动化焊接生产线作为铝合金集装箱车生产制造行业自动化水平高、性能优良、可靠性好的一种智能化专用焊接生产线体,普遍应用于种种型的全铝合金厢式运输(半挂)车和钢铝混淆厢式运输(半挂)车领域的焊接使命。

    二、线体主要参数


    顺应长度尺寸:13750-16200mm
    顺应高度规模:2850-3510mm
    鹅颈长度规模:4500-6000mm
    鹅颈高度差:小于300mm

    材质:6061 6005A 板厚不低于1.5mm


    三、产品优势


    ①、整线精度控制严酷,生产运送效率高
    板链式运送线安排无邪、运行平稳可靠,运送能力大。高精度翻转装置具有细密导轨,行动迅速、角度定位精准,可在短时间内实现惯性负载的定位。大大镌汰了侧箱板焊接调修事情量,提高了生产效率及产品焊接质量。

    ②、高针对性定制焊机,侧箱板焊接质量稳固
    该产线针对所焊工件的特殊性研发 边板龙门焊接专机、侧箱纵焊缝龙门专机,接纳龙门架移动,工件不动的方法,配合厢板压紧装置,顶侧厢装置,确保边梁与接缝贴平,有用地解决了车体组成焊接后的变形问题,侧箱板成型质量稳固均一。

    ③、实现信息化治理,生产状态实时控制
    线体接纳集中控制系统,应用可视化生产治理系统。凭证需要展示要害数据、指标、警示信息等,实时高效反响生产运动信息,实现信息流与物流交互治理,有用地提高生产效率和所有装备的稼动率。

    ④、特殊的清静防护装置,奇异的环保设计
    清静系统包括生产线整体清静防护和装备清静防护、职员清静防护三部分。具有故障提醒及报警功效,准确的反应出故障位置,便于迅速扫除故障;繁O低嘲ɑ等撕附尤乇帐浇峁辜芭浔赶煊Φ呐叛坛鞠低。

    ⑤、装备检查维护利便、售后系统完善
    公司为新三板上市企业,具有完整的售后系统,产品部件尽可能标准化和?榛,简化了按期检查或零件替换作业,提高了装备的维护性。工程师现场协调指导产品的装置调试,提供周全的手艺效劳及资料。

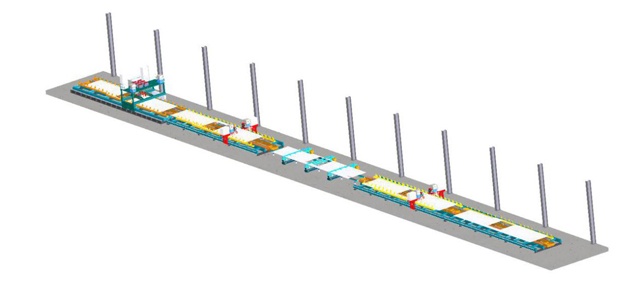

    四、产品结构(图)


    主要包括:铝合金集装箱智能生产线包括侧箱纵焊缝龙门专机、边板龙门焊接专机、定位装置、物流运送线、激光跟踪系统、焊接平台、组对工装、边梁龙门架焊接专机及控制系统、焊接电源、烟尘净化系统等部分组成。


    正点游戏·(中国区)官方网站


    五、事情流程


    工件质料组对定位工装组对定位边梁龙门专机焊接物流运送线运送工件检查、补焊翻转装置翻转180度物流运送线运送边梁工装夹具定位边梁龙门专机焊接物流运送线运送纵焊缝工装夹具夹紧侧箱纵焊缝龙门专机焊接物流运送线运送制品

    六、要害手艺应用


    整线自动化集成控制手艺——整条生产线糅合了非标专用装备应用、物流运送应用、非标工装设计应用、在线检测设计应用,在自动化领域的较高设计应用和集成装备。

    动态行动轨迹赔偿算法——通过接纳自有的动态行动轨迹赔偿算法,对电机、减速机的运动爆发的误差予以赔偿和调解,通过控制软件调解赔偿硬件的精度,大大降低了本钱。

    设计坐标系与焊机坐标系的转换手艺——通过换算CAD图形某特征点的坐标与焊机坐标,获得准确的焊枪坐标,包管在侧箱板焊接历程中,焊枪处于准确职位置和准确的姿态。
    细密传下手艺——定制焊接专机 龙门架行走轴接纳 伺服+细密减速机(行星减速机、RV细密减速机)以及高精 齿轮齿条和高精回转 支持 驱动,行走精度可达±0.1mm。

    齿隙调解手艺——齿间隙的巨细对传动精度有着至关主要的影响,针对该问题特研发了一种奇异的齿间隙调解结构,可以调解齿间隙无限极靠近于零齿隙。

    清静防护手艺——本产品清静防护接纳光、机、电相团结的方法,有用包管系统中差别单位的相互之间的清静可靠。
  • *
  • *
  • *
